應用案例1：企業自動化設備遠程監測

項目概況：

        山東某制造型企業的多個車間均通過PLC采集各生產設備的實時狀態和運行數據，并進行自動化控制。

        為及時掌握生產數據、統籌生產管理，該企業建立了生產監控中心，將各PLC聯網，對生產設備實施遠程、集中監控。

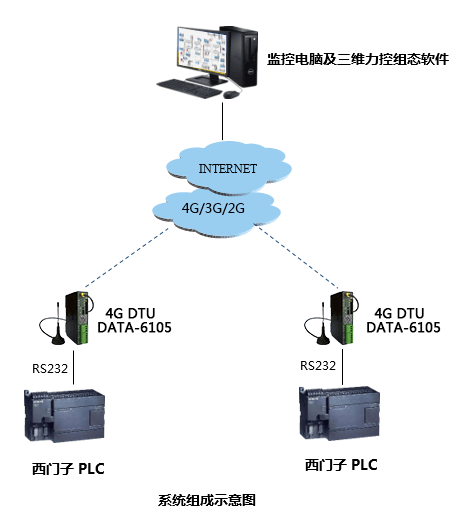

系統組成：

系統說明：

        1、DATA–6105采用DC 12V/ 24V供電，體積小巧，直接安裝在PLC柜中。

        2、西門子PLC通過RS232串口對外通訊，并設置為MODBUS_RTU（從站）工作模式。

            （備注：PLC相當于支持MODBUS協議的二次表）

        3、三維力控組態軟件支持我公司DTU驅動，實現無障礙對接。

應用案例2：化工企業廢水處理監測系統

項目概況：

        江蘇某化工企業是水污染大戶，為響應政府“全面控制污染物排放、狠抓工業污染防治”的要求、實現廢水達標排放，該企業對原有廢水處理系統進行了自動化和信息化改造，通過PLC自動控制水處理設備的運行并在線監測廢水水質和系統運行狀態。

        針對廢水處理系統設備分散、過程復雜、布線不便的特點，該企業通過DTU和組態軟件實現了系統的遠程監測和預警。

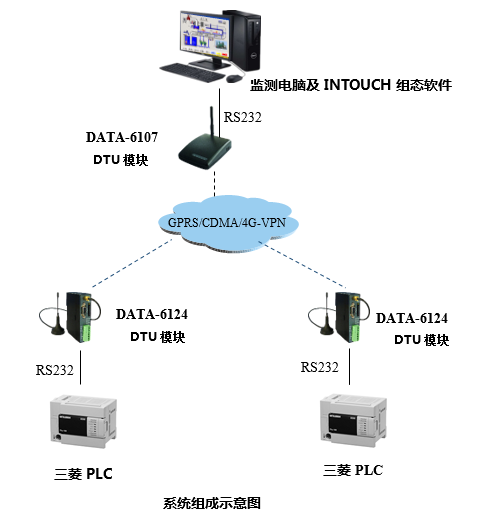

系統組成：

系統說明：

        1、現場DATA–6124和中心DATA–6107內均安裝GPRS–VPN專網數據卡。

        2、DATA–6124和DATA–6107均設置成 B型設備，實現數據透明傳輸。

        3、INTOUCH組態軟件通過KEPServer 軟件（使用Modbus命令）和DATA–6107自動遠程讀取各監測現場的相關數據。

應用案例3：多臺PLC聯動控制

項目概況：

        安徽某工業企業新建了一套自控系統，需要將多個分散的PLC進行聯動控制，但由于設備間距離較遠、布線困難，最終選用了依托GPRS–VPN網絡來實現設備聯網。

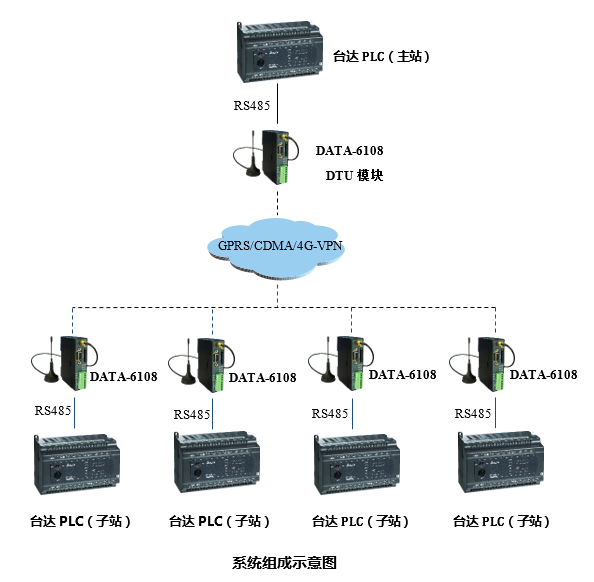

系統組成：

系統說明：

        1、所有DATA–6108內安裝GPRS–VPN專網數據卡。

        2、所有DATA–6108均設置成 B型設備，實現數據透明傳輸。

主要設備組成

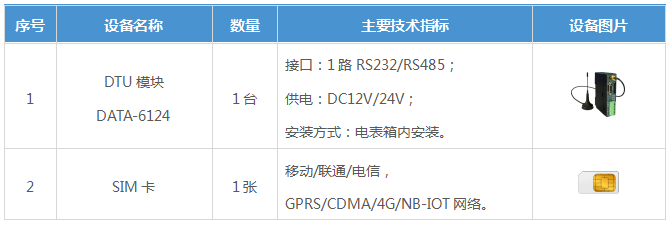

1. 監控子站（單個測點，以應用案例3為例）

2. 監控主站

     備注：客戶也可直接租用“平升云平臺”，點擊“云平臺軟件”了解詳情。

總結：

        DTU模塊無論是采用“專線模式（固定IP）”還是“VPN專網模式”傳輸數據，使用的都是移動、聯通或電信的手機卡。

        此種無線傳輸方式對傳輸距離沒有限制，只要能打電話、發短信的地方就能使用。
